HENAN UME CABLE CO., LTD. sales@umecable.com 86-186-38615776
Productgegevens
Certificering: ISO CE SGS TUV
Betaling en verzendvoorwaarden
Model nr.: |
aaac leider |
Draadkernmateriaal: |
Aluminiumlegering |
Inspectie door derden: |
Geaccepteerd |
Transportpakket: |
Drum |
Specificatie: |
tot en met 1750MCM |
Handelsmerk: |
UME |
Oorsprong: |
China |
Hs-code: |
7614900000 |
Levering vermogen: |
500, 000 km per maand |
Toepassing: |
Lucht |
Materiaalvorm: |
Ronde draad |
Materiaal van de omhulsel: |
Geen |
Isolatiemateriaal: |
Naakt |
Type geleider: |
Stranded |
Merken: |
UME |
Monsters: |
US$ 1/stuk 1 stuk ((min.Bestelling) ∙ Verzoek Samp |
Model nr.: |
aaac leider |
Draadkernmateriaal: |
Aluminiumlegering |
Inspectie door derden: |
Geaccepteerd |
Transportpakket: |
Drum |
Specificatie: |
tot en met 1750MCM |
Handelsmerk: |
UME |
Oorsprong: |
China |
Hs-code: |
7614900000 |
Levering vermogen: |
500, 000 km per maand |
Toepassing: |
Lucht |
Materiaalvorm: |
Ronde draad |
Materiaal van de omhulsel: |
Geen |
Isolatiemateriaal: |
Naakt |
Type geleider: |
Stranded |
Merken: |
UME |
Monsters: |
US$ 1/stuk 1 stuk ((min.Bestelling) ∙ Verzoek Samp |
Eenmalige oplossingen voor draden en kabels - HENAN UME CABLE CO., LTD
Meer dan 30 jaar ervaring met het produceren van draden en kabels en export naar meer dan 50 landen.
Toepassingen

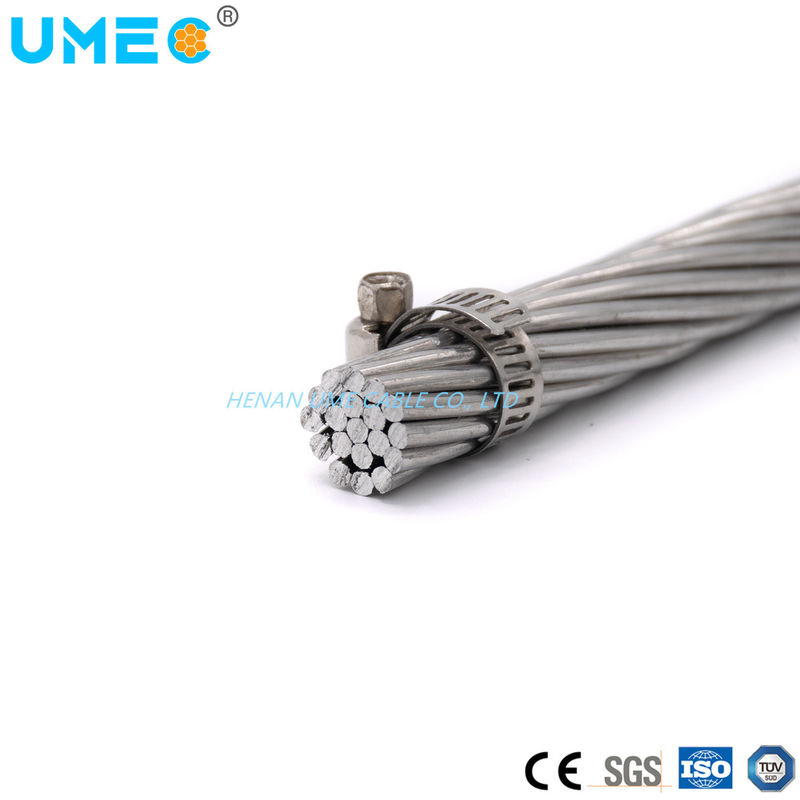

AAACAluminiumlegeringsgeleider wordt gebruikt als lege overheadgeleider voor primaire en secundaire distributie. Ontworpen met behulp van een hoge sterkte aluminiumlegering om een hoge sterkte-gewichtsverhouding te bereiken;Biedt betere zakkenkenkenmerkenAluminiumlegering geeft een hogere corrosiebestendigheid dan ACSR.
Standaard
BS EN50183, IEC 61089, ASTM B399, BS 3242, DIN 48204,GB/T1179-2008
Specificatie
Fysiek gehalte van aluminiumlegering :-
1Weerstand - 0.03284Ohm mm2/m bij 20°C
2Dichtheid - 2,70 kgm/dm3 bij 20°C
3Coëfficiënt van lineaire uitbreiding - 23 x 10-6 / °C
4. constante massa temperatuurcoëfficiënt (a) - 0,00360/ °C
5. Materiaal - warmtebehandeld Al. Mg. Si. legering
- Ongeveer 0,5% Mg & 0,5% Si
ASTM B399
| Codename | Gebied | Afmeting en strengen van ACSR met gelijke diameter | Nr. & Diameter van de draden | Algemene diameter | Gewicht | Nominale breeklast | ||
| Nominale | Werkelijk | |||||||
| MCM | mm2 | AWG of MCM | Al/Staal | mm | mm | in kg/km | kN | |
| Akron | 30.58 | 15.48 | 6 | Geliefd van Jehovah, 1/15 | 7/1.68 | 5.04 | 42.7 | 4.92 |
| Alton. | 48.69 | 24.71 | 4 | Geliefd van Jehovah, 1/15 | 7/2.12 | 6.35 | 68.0 | 7.84 |
| Ames. | 77.47 | 39.22 | 2 | Geliefd van Jehovah, 1/15 | 7/2.67 | 8.02 | 108 | 12.45 |
| Azusa | 123.3 | 62.38 | 1/0 | Geliefd van Jehovah, 1/15 | 7/3.37 | 10.11 | 172 | 18.97 |
| Anaheim | 155.4 | 78.65 | 2/0 | Geliefd van Jehovah, 1/15 | 7/3.78 | 11.35 | 217 | 23.93 |
| Amherst | 195.7 | 99.22 | 3/0 | Geliefd van Jehovah, 1/15 | 7/4.25 | 12.75 | 273 | 30.18 |
| Alliantie | 246.9 | 125.1 | 4/0 | Geliefd van Jehovah, 1/15 | 7/4.77 | 14.31 | 345 | 38.05 |
| Buttes | 312.8 | 158.6 | 266.8 | 26/7 | 19/3.26 | 16.30 | 437 | 48.76 |
| Canton | 394.5 | 199.9 | 336.4 | 26/7 | 19/3.66 | 18.30 | 551 | 58.91 |
| Kairo | 465.4 | 235.8 | 397.5 | 26/7 | 19/3.98 | 19.88 | 650 | 69.48 |
| Darien. | 559.5 | 283.5 | 477.0 | 26/7 | 19/4.36 | 21.79 | 781 | 83.52 |
| Elgin | 652.4 | 330.6 | 556.5 | 26/7 | 19/4.71 | 23.54 | 911 | 97.42 |
| Flint | 740.8 | 375.3 | 636.0 | 26/7 | 37/3.59 | 25.16 | 1035 | 108.21 |
| Greely | 927.2 | 469.8 | 795.0 | 26/7 | 37/4.02 | 28.14 | 1295 | 135.47 |
| Codenummer | A2 Dirigent | A3 Dirigent | Max.D.C. Weerstand van geleider bij 20oC | ||||||||
| Aantal draden | Diameter van de draden | Diameter van de geleider | Ongeveer Gewicht | Nominale sterkte | Aantal draden | Diameter van de draden | Diameter van de geleider | Ongeveer Gewicht | Nominale sterkte | ||
| mm2 | - | mm | mm | in kg/km | DaN | - | mm | mm | in kg/km | DaN | Ω/km |
| 16 | 7 | 1.83 | 5.49 | 50.4 | 5.43 | 7 | 1.84 | 5.52 | 50.8 | 6.04 | 1.7896 |
| 25 | 7 | 2.29 | 6.87 | 78.7 | 8.49 | 7 | 2.30 | 6.9 | 79.5 | 9.44 | 1.1453 |
| 40 | 7 | 2.89 | 8.67 | 125.9 | 13.58 | 7 | 2.91 | 8.73 | 127.1 | 15.1 | 0.7158 |
| 63 | 7 | 3.63 | 10.8 | 198.3 | 21.39 | 7 | 3.65 | 10.95 | 200.2 | 23.06 | 0.4545 |
| 100 | 19 | 2.78 | 13.9 | 316.3 | 33.95 | 19 | 2.79 | 13.95 | 319.3 | 37.76 | 0.2877 |
| 125 | 19 | 3.10 | 15.5 | 395.4 | 42.44 | 19 | 3.12 | 15.6 | 399.2 | 47.20 | 0.2302 |
| 160 | 19 | 3.51 | 17.55 | 506.1 | 54.32 | 19 | 3.53 | 17.65 | 511.0 | 58.56 | 0.1798 |
| 200 | 19 | 3.93 | 19.65 | 623.7 | 67.91 | 19 | 3.95 | 19.75 | 638.7 | 73.20 | 0.1439 |
| 250 | 19 | 4.39 | 21.95 | 790.8 | 84.68 | 19 | 4.41 | 22.05 | 798.4 | 91.50 | 0.1151 |
| 315 | 37 | 3.53 | 24.71 | 998.9 | 106.95 | 37 | 3.55 | 24.85 | 1008.4 | 115.29 | 0.0916 |
| 400 | 37 | 3.98 | 27.86 | 1268.4 | 135.81 | 37 | 4.0 | 28 | 1280.5 | 146.4o | 0.0721 |
| 450 | 37 | 4.22 | 29.54 | 1426.9 | 152.79 | 37 | 4.24 | 29.68 | 1440.5 | 164.70 | 0.0641 |
| 500 | 37 | 4.45 | 31.15 | 1585.5 | 169.76 | 37 | 4.47 | 31.29 | 1600.6 | 183.oo | 0.0577 |
| 560 | 61 | 3.67 | 33.03 | 1778.4 | 190.14 | 61 | 3.69 | 33.21 | 1795.3 | 204.95 | 0.0516 |
| 630 | 61 | 3.89 | 35.01 | 2000.7 | 213.90 | 61 | 3.91 | 35.19 | 2019.8 | 230.58 | 0.0458 |
| 710 | 61 | 4.13 | 37.17 | 2254.8 | 241.07 | 61 | 4.15 | 37.35 | 2276.2 | 259.86 | 0.0407 |
| 800 | 61 | 4.38 | 39.42 | 2540.6 | 271.62 | 61 | 4.4 | 39.6 | 2564.8 | 282.80 | 0.0361 |
| 900 | 91 | 3.81 | 41.91 | 2861.1 | 305.58 | 91 | 3.83 | 42.13 | 2888.3 | 329.40 | 0.0321 |
| 1000 | 91 | 4.01 | 44.11 | 3179.0 | 339.53 | 91 | 4.03 | 44.33 | 3209.3 | 366.00 | 0.0289 |
| 1120 | 91 | 4.25 | 46.75 | 3560.5 | 380.27 | 91 | 4.27 | 46.97 | 3594.4 | 409.92 | 0 0258 |
| 1250 | 91 | 4.49 | 49.39 | 3973.7 | 424.41 | - | - | - | - | ||
| Codename | Berekeningen Tekeningsgraad | Nee. Dia. van Draden. | Algemene diameter | Gewicht | Nominale sterkte |
| mm2 | Nee. | mm | in kg/km | kN | |
| Doos | 18.8 | 7/1.85 | 5.55 | 51.4 | 5.55 |
| Acacia | 23.8 | 7/2.08 | 6.24 | 64.9 | 7.02 |
| Almond | 30.1 | 7/2.34 | 7.02 | 82.2 | 8.88 |
| Zeden | 35.5 | 7/2.54 | 7.62 | 96.8 | 10.46 |
| Deodar | 42.2 | 7/2.77 | 8.31 | 115.2 | 12.44 |
| Deer | 47.8 | 7/2.95 | 8.85 | 130.6 | 14.11 |
| Hazelnoten | 59.9 | 7/3.30 | 9.90 | 163.4 | 17.66 |
| Grond | 71.6 | 7/3.61 | 10.8 | 195.6 | 21.14 |
| Holly. | 84.1 | 7/3.91 | 11.7 | 229.5 | 24.79 |
| Willow | 89.7 | 7/4.04 | 12.1 | 245,0 | 26.47 |
| Eiken | 118.9 | 7/4.65 | 14.0 | 324.5 | 35.07 |
| Moerbeien | 150.9 | 19/3.18 | 15.9 | 414.3 | 44.52 |
| Aas | 180.7 | 19/3.48 | 17.4 | 496.1 | 53.31 |
| Elm | 211.0 | 19/3.76 | 18.8 | 579.2 | 62.24 |
| Popel | 239.4 | 37/2.87 | 20.1 | 659.4 | 70.61 |
| Zykamoor | 303.2 | 37/3.23 | 22.6 | 835.2 | 89.40 |
| Hoogtepunten | 362.1 | 37/3.53 | 24.7 | 997.5 | 106.82 |
| Jawel. | 479.0 | 37/4.06 | 28.4 | 1319.6 | 141.31 |
| Totara | 498.1 | 37/4.14 | 29.0 | 1372.1 | 146.93 |
| Rubus | 586.9 | 61/3.50 | 31.5 | 1622.0 | 173.13 |
| Sorbus | 659.4 | 61/3.71 | 33.4 | 1822.5 | 194.53 |
| Araucaria | 821.1 | 61/4.14 | 37.3 | 2269.4 | 242.24 |
| Redwood | 996.2 | 61/4.56 | 41.0 | 2753.2 | 293.88 |
| Codenummer | Berekende oppervlakte | Aantal draden | Diameter van de draad | Algemene diameter van de geleider | Lineaire massa | Nominale treksterkte | Max. gelijkstroomweerstand bij 20oC |
| mm2 | mm2 | mm | mm | in kg/km | DaN | Ω/km | |
| 16 | 15.89 | 7 | 1.70 | 5.1 | 43 | 444 | 2.0910 |
| 25 | 24.25 | 7 | 2.10 | 6.3 | 66 | 677 | 1.3703 |
| 35 | 34.36 | 7 | 2.50 | 7.5 | 94 | 960 | 0.9669 |
| 50 | 49.48 | 7 | 3.00 | 9.0 | 135 | 1382 | 0.6714 |
| 50 | 48.35 | 19 | 1.80 | 9.0 | 133 | 1350 | 0.6905 |
| 70 | 65.81 | 19 | 2.10 | 10.5 | 181 | 1838 | 0.5073 |
| 95 | 93.27 | 19 | 2.50 | 12.5 | 256 | 2605 | 0.3579 |
| 120 | 116.99 | 19 | 2.80 | 14.0 | 322 | 3268 | 0.2854 |
| 150 | 147.11 | 37 | 2.25 | 15.8 | 406 | 4109 | 0.2274 |
| 185 | 181.62 | 37 | 2.50 | 17.5 | 500 | 5073 | 0.1842 |
| 240 | 242.54 | 61 | 2.25 | 20.3 | 670 | 6774 | 0.1383 |
| 300 | 299.43 | 61 | 2.50 | 22.5 | 827 | 8363 | 0.1120 |
| 400 | 400.14 | 61 | 2.89 | 26.0 | 1104 | 11176 | 0.0838 |
| 500 | 499.63 | 61 | 3.23 | 29.1 | 1379 | 13960 | 0.06709 |
| 625 | 626.20 | 91 | 2.96 | 32.6 | 1732 | 17490 | 0.0540 |
| 800 | 802.09 | 91 | 3.35 | 36.9 | 2218 | 22402 | 0.0418 |
| 1000 | 999.71 | 91 | 3.74 | 41.1 | 2767 | 27922 | 0.0335 |
Q1: Bent u een fabrikant?
Ja, wij zijn de fabrikant.
Q2: Wat zijn uw belangrijkste producten?
Onze producten zijn als volgt:
1Elektrische draden/PVC-gebouwdraden.
2. PVC/XLPE geïsoleerde stroomkabels tot 110kv.
3- Overhead Aerial Bundle Cable/ABC-kabels.
4. Naakte geleiders, zoals AAC, AAAC, ACSR, ACAR, ASCR/AW, enzovoort.
5. Staaldraad/streng-achtig EHS, GSW en ACS ((Aluminium geplatte staal), CCS ((Koper geplatte staal).
6Rubberkabel, mijnkabel, laskabel en besturingskabel.
7. Concentrische kabels met koperen/aluminium/aluminium legering 8000's geleider.
Q3: Levert u monsters? Is het gratis of extra?
We kunnen de monsters gratis aanbieden.
Q4: Is de kwaliteit van uw producten gegarandeerd?
We hebben ISO9001, ISO14001, ISO45001 gepasseerd en al onze producten hebben CE-certificaten.
V5: Op welke markten bent u vooral actief?
Onze producten zijn voornamelijk geëxporteerd naar Afrika, het Midden-Oosten, Zuidoost-Azië, Zuid-Amerika, Midden-Amerika, Noord-Amerika, Europa, Australië, enz.
V6: Wat is uw betalingstermijn?
T/T of L/C.
V7: Hoe zit het met de levertijd?
Over het algemeen is het 3-7 dagen als de goederen op voorraad zijn. Of het is 7-30 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
