HENAN UME CABLE CO., LTD. sales@umecable.com 86-186-38615776
Productgegevens
Plaats van herkomst: China
Merknaam: UME
Certificering: CE ISO
Modelnummer: Naakte Aluminiumleider
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 km
Prijs: US$0.90~999/KM
Verpakking Details: Exporttrommel
Levertijd: 15
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 500, 000 km per maand
ONE-STOP OPLOSSINGEN VOOR DRADEN EN KABELS - HENAN UME CABLE CO., LTD
Meer dan 30 jaar ervaring in het vervaardigen van draden en kabels en exporteren naar meer dan 50 landen.
1. Toepassingen
All Aluminium Conductor wordt gebruikt in betrokken elektriciteitstransmissie- en distributielijnen met verschillende spanningen.
2. Constructie
Aluminiumdraden zijn concentrisch gestrand.
3. Normen
Alle aluminium geleiders voldoen aan of overtreffen de volgende normen: IEC61089, BS215 part1, DIN48201 part5, ASTMB231, BS EN50182, GB/T 1179-2008.
Productparameters
ASTM B231
| Codewoord | Grootte van de geleider | Vastlopen en draaddiameter | Totale diameter | Max. DC-weerstand bij 20°C | Codewoord | Grootte van de geleider | Vastlopen en draaddiameter | Totale diameter | Max. DC-weerstand bij 20°C |
| AWG of MCM | mm | mm | ohm/km | AWG of MCM | mm | mm | ohm/km | ||
| Perzikbel | 6 | 7/1.554 | 4.67 | 2.1692 | Verbena | 700 | 37/3.493 | 24.45 uur | 0,0813 |
| Roos | 4 | 7/1.961 | 5,89 | 1,3624 | Oostindische kers | 715,5 | 61/2,75 | 24.76 | 0,0795 |
| Lris | 2 | 7/2.474 | 7.42 | 0,8577 | Violet | 715,5 | 37/3.533 | 24.74 | 0,0795 |
| Pansey | 1 | 7/2.776 | 8.33 | 0,6801 | Kattenstaart | 750 | 61/2.817 | 25.35 uur | 0,0759 |
| - | 1/0 | 7/3.119 | 9.36 | 0,539 | Petunia | 750 | 37/3.617 | 25.32 | 0,0759 |
| Aster | 2/0 | 7/3.503 | 10.51 | 0,4276 | Lila | 795 | 61/2,90 | 26.11 | 0,0715 |
| Flox | 3/0 | 7/3,932 | 11.8 | 0,339 | Arbutus | 795 | 37/3.724 | 26.06 | 0,0715 |
| Oxlip | 4/0 | 7/4.417 | 13.26 | 0,2688 | Leeuwebek | 900 | 61/3,086 | 27.78 | 0,0632 |
| Valeriaan | 250 | 19/2.913 | 14.57 | 0,2275 | Hanekam | 900 | 37/3.962 | 27.73 | 0,0632 |
| Nieskruid | 250 | 7/4,80 | 14.4 | 0,2275 | Guldenroede | 954 | 61/3.177 | 28.6 | 0,0596 |
| Laurier | 266,8 | 19/3.01 | 15.05 | 0,2133 | Magnolia | 954 | 37/4.079 | 28.55 | 0,0596 |
| Madeliefje | 266,8 | 7/4,96 | 14.9 | 0,2133 | Camelia | 1000 | 61/3.251 | 29.36 | 0,0569 |
| Pioen | 300 | 19/3.193 | 15.97 | 0,1896 | Havikskruid | 1000 | 37/4.176 | 29.23 | 0,0569 |
| Tulp | 336,4 | 19/3.381 | 16.91 | 0,1691 | Ridderspoor | 1033,5 | 61/3.307 | 29.76 | 0,055 |
| Gele narcis | 350 | 19/3.447 | 17.24 | 0,1625 | Klokje | 1033,5 | 37/4.244 | 29.72 | 0,055 |
| Kan | 397,5 | 19/3.673 | 18.36 | 0,1431 | Goudsbloem | 1113 | 61/3.432 | 30.89 | 0,0511 |
| Gouden plukje | 450 | 19/3.909 | 19.55 | 0,1264 | Meidoorn | 1192,5 | 61/3.551 | 31.05 | 0,0477 |
| Syringa | 477 | 37/2.882 | 20.19 | 0,1193 | Narcissen | 1272 | 61/3.668 | 33.02 | 0,0477 |
| Kosmos | 477 | 19/4.023 | 20.12 | 0,1193 | Akelei | 1351,5 | 61/3,78 | 34.01 | 0,0421 |
| Hyacint | 500 | 37/2.951 | 20.65 | 0,1138 | Anjer | 1431 | 61/3,89 | 35.03 | 0,0398 |
| Zinnia | 500 | 19/4.12 | 20.6 | 0,1138 | Gladiool | 1510,5 | 61/4.00 | 35.09 | 0,0376 |
| Dahlia | 556,5 | 19/4.346 | 21.73 | 0,1022 | Coreopsis | 1590 | 61/4,099 | 36.51 | 0,03568 |
| Maretak | 556,5 | 37/3.114 | 21.79 | 0,1022 | Jessamine | 1750 | 61/4.302 | 38.72 | 0,0325 |
| Moerasspirea | 600 | 37/3.233 | 22.63 | 0,0948 | Sleutelbloem | 2000 | 91/3,76 | 41,4 | 0,02866 |
| Orchidee | 636 | 37/3,33 | 23.31 | 0,0894 | Wolvin | 2500 | 91/4,21 | 46,3 | 0,023 |
| Heuchera | 650 | 37/3.366 | 23.56 | 0,0875 | Trillium | 3000 | 127/3,90 | 50,75 | 0,0192 |
| Vlag | 700 | 61/2,72 | 24.48 | 0,0813 | Blauwbonnet | 3500 | 127/4,21 | 54,8 | 0,01653 |
BS215
| Codenaam | Nominaal aluminiumoppervlak | Stranding en draaddiameter | Sectioneel gebied | Totale diameter | Lineaire massa | Max. DC-weerstand bij 20ºC | Nominale sterkte | Eindelasticiteitsmodulus | Coëfficiënt van lineaire uitzetting |
| mm2 | mm | mm2 | mm | kg/km | Ω/km | Dan | hbar | /ºC | |
| Mug | 22 | 7/2.06 | 23.33 | 6.18 | 63,8 | 1.227 | 399 | 5900 | 23,0x10-6 |
| Bladluis | 25 | 3/3,35 | 26.40 uur | 7.2 | 73 | 1.081 | 411 | 5900 | 23,0x10-6 |
| Mug | 25 | 7/2.21 | 26.8 | 6.6 | 73 | 1.066 | 459 | 5900 | 23,0x10-6 |
| Weevil | 30 | 3/3,66 | 31.6 | 7.9 | 86 | 0,9082 | 486 | 5900 | 23,0x10-6 |
| Mug | 35 | 7/2,59 | 37,0 | 7.8 | 101 | 0,7762 | 603 | 5900 | 23,0x10-6 |
| Lieveheersbeestje | 40 | 7/2,79 | 42,8 | 8.4 | 117 | 0,6689 | 687 | 5900 | 23,0x10-6 |
| Mier | 50 | 7/3.10 | 52,83 | 9.30 uur | 145 | 0,5419 | 828 | 5900 | 23,0x10-6 |
| Vlieg | 60 | 7/3.40 | 63,55 | 10.20 | 174 | 0,4505 | 990 | 5900 | 23,0x10-6 |
| Bromvlieg | 70 | 7/3,66 | 73,7 | 11.0 | 202 | 0,3881 | 1134 | 5900 | 23,0x10-6 |
| Oorworm | 75 | 7/3,78 | 78,5 | 11.4 | 215 | 0,3644 | 1194 | 5900 | 23,0x10-6 |
| Sprinkhaan | 80 | 7/3,91 | 84.1 | 11.7 | 230 | 0,3406 | 1278 | 5900 | 23,0x10-6 |
| Clegg | 90 | 7/4.17 | 95,6 | 12.5 | 262 | 0,2994 | 1453 | 5900 | 23,0x10-6 |
| Wesp | 100 | 7/4.39 | 106,0 | 13.17 | 290 | 0,2702 | 1600 | 5900 | 23,0x10-6 |
| Kever | 100 | 19/2,67 | 106,0 | 13.4 | 293 | 0,2704 | 1742 | 5600 | 23,0x10-6 |
| Bij | 125 | 7/4,90 | 132,0 | 14.7 | 361 | 0,2169 | 1944 | 5600 | 23,0x10-6 |
| Krekel | 150 | 7/5,36 | 157,9 | 16.1 | 432 | 0,1818 | 2385 | 5600 | 23,0x10-6 |
| Horzel | 150 | 19/3.25 | 157,6 | 16.25 | 434 | 0,1825 | 2570 | 5600 | 23,0x10-6 |
| Rups | 175 | 19/3,53 | 186 | 17.7 | 512 | 0,1547 | 2863 | 5600 | 23,0x10-6 |
| Chafer | 200 | 19/3,78 | 213,2 | 18.9 | 587 | 0,1349 | 3240 | 5600 | 23,0x10-6 |
| Spin | 225 | 19/3,99 | 236,9 | 20.0 | 652 | 0,1211 | 3601 | 5600 | 23,0x10-6 |
| Kakkerlak | 250 | 19/4.22 | 265,7 | 21.10 | 731 | 0,1083 | 4040 | 5600 | 23,0x10-6 |
| Vlinder | 300 | 19/4,65 | 322,7 | 23.25 | 888 | 0,08916 | 4875 | 5600 | 23,0x10-6 |
| Mot | 350 | 19/5.00 | 373,2 | 25.0 | 1027 | 0,07711 | 5637 | 5600 | 23,0x10-6 |
| Drone | 350 | 37/3,58 | 373,3 | 25.1 | 1029 | 0,07741 | 5745 | 5600 | 23,0x10-6 |
| Sprinkhaan | 400 | 19/5.36 | 428,5 | 26.8 | 1179 | 0,06710 | 6473 | 5600 | 23,0x10-6 |
| Duizendpoot | 400 | 37/3,78 | 415,2 | 26.46 | 1145 | 0,06944 | 6310 | 5600 | 23,0x10-6 |
| Kan een bug zijn | 450 | 37/4.09 | 486,9 | 28.6 | 1342 | 0,05931 | 7401 | 5600 | 23,0x10-6 |
| Schorpioen | 500 | 37/4,27 | 529,5 | 29.9 | 1460 | 0,05441 | 7998 | 5600 | 23,0x10-6 |
| Cicade | 600 | 37/4,65 | 628,6 | 32,6 | 1733 | 0,04588 | 9495 | 5600 | 23,0x10-6 |
| Tarantula | 750 | 37/5,23 | 794,6 | 36,6 | 2191 | 0,03627 | 12010 | 5600 | 23,0x10-6 |
DIN48201
| Maat | Berekend gebied | Stranding en draaddiameter | Totale diameter | Lineaire massa | Nominale sterkte | Max. DC-weerstand bij 20ºC |
| mm2 | mm2 | mm | mm | kg/km | Dan | Ω/km |
| 16 | 15.89 | 7/1,70 | 5.1 | 44 | 290 | 1,8018 |
| 25 | 24.25 | 7/2.10 | 6.3 | 67 | 425 | 1.1808 |
| 35 | 34.36 | 7/2,50 | 7.5 | 94 | 585 | 0,8332 |
| 50 | 49.48 | 7/3.00 | 9,0 | 135 | 810 | 0,5786 |
| 50 | 48.36 | 19/1,80 | 9,0 | 133 | 860 | 0,5950 |
| 70 | 65,82 | 19/2.10 | 10.5 | 181 | 1150 | 0,4371 |
| 95 | 93.27 | 19/2,50 | 12.5 | 256 | 1595 | 0,3084 |
| 120 | 117.00 uur | 19/2,80 | 14.0 | 322 | 1910 | 0,2469 |
| 150 | 147.10 | 37/2,25 | 15.2 | 406 | 2570 | 0,1960 |
| 185 | 181,60 | 37/2,50 | 17.5 | 501 | 3105 | 0,1587 |
| 240 | 242,54 | 61/2,25 | 20.2 | 670 | 4015 | 0,1191 |
| 300 | 299,43 | 61/2,50 | 22.5 | 827 | 4850 | 0,09650 |
| 400 | 400,14 | 61/2,89 | 26.0 | 1105 | 6190 | 0,07221 |
| 500 | 499,83 | 61/3,23 | 29.1 | 1381 | 7600 | 0,05781 |
| 625 | 626,20 | 91/2,96 | 32.6 | 1733 | 9690 | 0,04625 |
| 800 | 802.10 | 91/3,35 | 36,8 | 2219 | 12055 | 0,03611 |
| 1000 | 999,71 | 91/3,74 | 41.1 | 2766 | 14845 | 0,02897 |
IEC 61089
| Dwarsdoorsnede | Aantal gestrande draden | Diameter | Lineaire massa | Nominale sterkte | Max. DC-weerstand bij 20ºC | |
| Draden | Geleider | |||||
| mm2 | - | mm | mm | kg/km | kN | Ω/km |
| 10 | 7 | 1.35 | 4.05 | 27.4 | 1,95 | 2,8633 |
| 16 | 7 | 1,71 | 5.12 | 43,8 | 3.04 | 1,7896 |
| 25 | 7 | 2.13 | 6.4 | 68,4 | 4.5 | 1,1453 |
| 40 | 7 | 2.7 | 8.09 | 109,4 | 6.8 | 0,7158 |
| 63 | 7 | 3.39 | 10.2 | 172,3 | 10.39 | 0,4545 |
| 100 | 19 | 2.59 | 12.9 | 274,8 | 17 | 0,2877 |
| 125 | 19 | 2,89 | 14.5 | 343,6 | 21.25 | 0,2302 |
| 160 | 19 | 3.27 | 16.4 | 439,8 | 26.4 | 0,1798 |
| 200 | 19 | 3.66 | 18.3 | 549,7 | 32 | 0,1439 |
| 250 | 19 | 4.09 | 20.5 | 687,1 | 40 | 0,1151 |
| 315 | 37 | 3.29 | 23 | 867,9 | 51,97 | 0,0916 |
| 400 | 37 | 3,71 | 26 | 1102 | 64 | 0,0721 |
| 450 | 37 | 3,94 | 27.5 | 1239,8 | 72 | 0,0641 |
| 500 | 37 | 4.15 | 29 | 1377,6 | 80 | 0,0577 |
| 560 | 37 | 4.39 | 30,7 | 1542,9 | 89,6 | 0,0515 |
| 630 | 61 | 3.63 | 32,6 | 1738,3 | 100.08 | 0,0458 |
| 710 | 61 | 3,85 | 34.6 | 1959,1 | 113,6 | 0,0407 |
| 800 | 61 | 4.09 | 36,8 | 2207,4 | 128 | 0,0361 |
| 900 | 61 | 4.33 | 39 | 2483,3 | 144 | 0,0321 |
| 1000 | 61 | 4.57 | 41.1 | 2759,2 | 160 | 0,0289 |
| 1120 | 91 | 3,96 | 43,5 | 3093,5 | 179,2 | 0,0258 |
| 1250 | 91 | 4.18 | 46 | 3452,6 | 200 | 0,0231 |
| 1400 | 91 | 4.43 | 48,7 | 3866,9 | 224 | 0,0207 |
| 1500 | 91 | 4.58 | 50,4 | 4143,1 | 240 | 0,0193 |

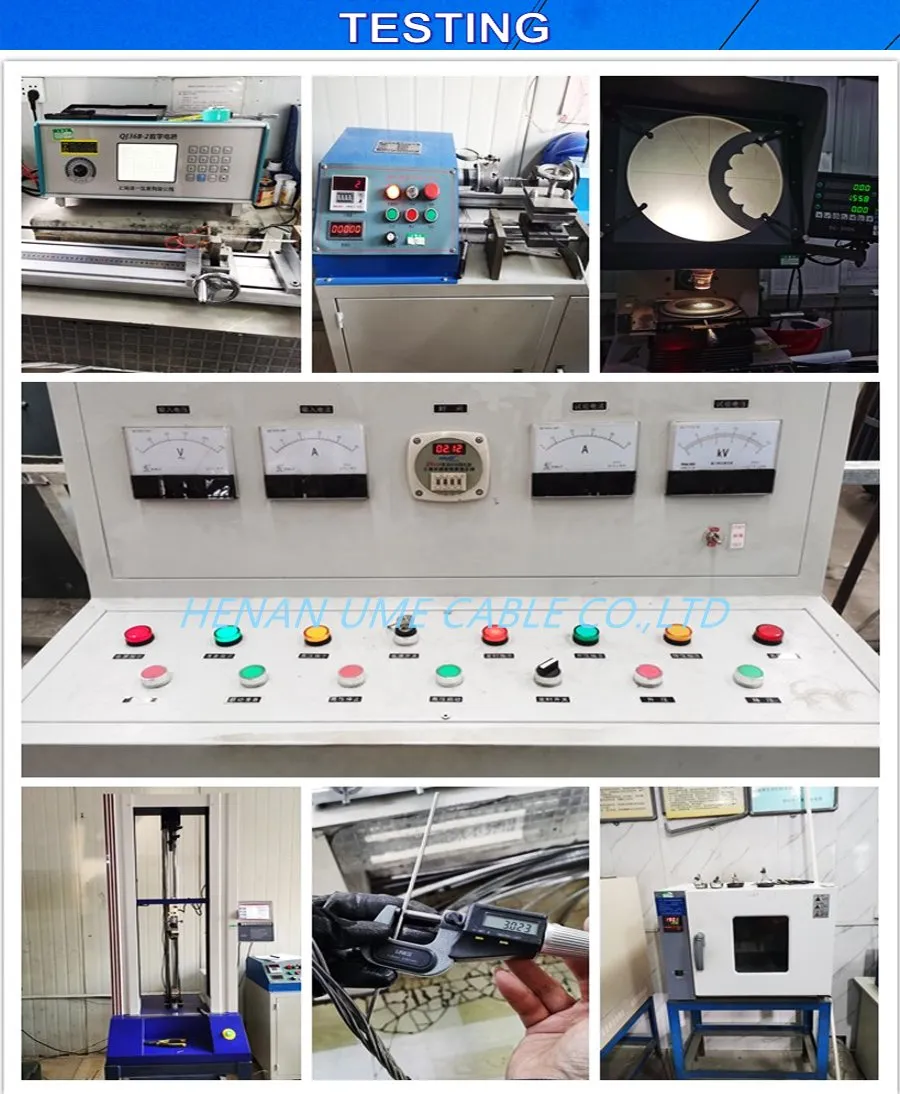

HENAN UME CABLE CO., LTD heeft een strikt kwaliteitscontrolebeleid bij elke stap, van de bestelling tot de after-sales service!
Productie:
